Meubilair/Stoel Seat Front Edge Test Machine BS EN1728: 2012

1) Doel van materiaal

Dit gebruik van de testmachine voor de vooruitgangsduurzaamheid van de zetel voorrand en rugleuning testen mechanisme uit te kiezen

en veelvoudige die zetelstoel op BS EN1728 wordt gebaseerd: 2012

2)Norm:

1. Test van de de randduurzaamheid van Seat de voor (het ENGELSE 1728:2012 van BS, Clausule 6,18)

2. Duurzaamheidstest aangaande plaatsing met een multi-positie achterrust (EN 1728 van BS: 2012, Clausule 6,18)

Vereiste hoeveelheid

Twee eenheden – voor veelvoudige zetelstoel

3. Technische beschrijvingen

· Deze machine werd ontworpen voor toepast verticale lading voor punt 2 op zetelstoel afwisselend,

de richtlijncilinder kan ook gevoerd voor toepassing van 90˚ op zetelsteun laden

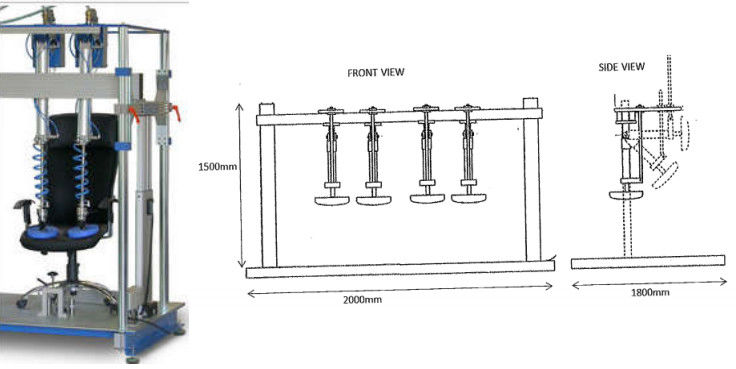

· Machinestructuur.

- Kadergrootte: 1,8 meter X 2 meter X 1,5 meter

- Verticale post:

Hoeveelheid: Één eenheid

Materiaal: GI, hol staal 100mm X 100mm X 5mm dikte of rechthoekige Holle of vierkante hol (60mm X 60mm)

Hoogte: 1500mm Dwarsbar

Pneumatische cilinder met magnetische schakelaar

Vereiste hoeveelheid: Vier verticaal geassembleerde eenheid

Regelbaar: hoogte, positie, hoek (0-90˚)

Type van cilinder: Dubbelwerkende cilinder

Ladingscel

- Type: compacte grootte, compressie, s-type ladingscel

- Nominaal vermogen: maximum200kgf (500lb.f)

- Nominaal vermogen: 3mV/V (maximum)

- Inputweerstand: 350 ± 50 Ohms

- Outputweerstand: 350 ± 3,5 Ohms

- Kabel: 5mm dia., 4 kern en 3 meterlengte

Maximumkracht: 1500N

Het vereiste van de luchtlevering: 5 bar (minimum)

- Controlebord/console

Het controlebord controleert de verrichting van cilinder. Het bestaat os: -

# Voeding: 240V: 13 ampèren: 50Hz

# Krachtmeter: De meter zal op de daadwerkelijke die kracht wijzen op de steekproef op de teststeekproef wordt toegepast

# ON/OFF schakelaar: aan controleelektrische voeding

# 6 cijfers elektronische vooraf bepaalde teller (EPS)

Het plaatsen van cilinder

- Beide cilinders kunnen bij (horizontale) x-As en (verticale) worden aangepast y-As. Voor x-As, zal de aanpassing manueel worden gedaan

- De beide cilindersrichtlijn kan bij hoek 0 aan graad 90˚ in z-As richting worden aangepast

Ladingsstootkussen

- Stijf cirkelvoorwerp 200mm in diameter het gezicht waarvan convexe sferische kromming van 300 mm-straal met 12 mm-randstraal heeft

- Materiaal: Om het even welke harde materialen zoals hout, nylon, of triplex

Bouw

- Het kader van de machinebasis *Steel zal veilig gelast worden, antiroest, undercoated

Machinewijze van verrichting

- De programmeerbare logicacontrole (PLC) zal voor het controleren van het geheel van de verrichting worden gebruikt

van testmachine. Het zal binnen worden geprogrammeerd vervult de onderstaande vereisten (nota: touch screentype

de voorkeur gehad niet)

- Handwijze

De machine werkt op één enkele cilinder door ladings on/off knoop te drukken

- Automatische Wijze

* Wijze 1 – cilinder 1 slechts

* Wijze 2 – cilinder 3 slechts

* Wijze 3 – cilindervervanging 1 en 2

* Wijze 4 – cilindervervanging 3 en 4

* Wijze 5 – cilinder 1, 2, 3, vervanging 4

* Wijze 6 – cilinder 1, 2, vervanging 3
